Home-Cloud: vom Rechner zum NAS

Warum?

Mit zunehmender Nutzung wuchs über die Jahre auch der Speicherbedarf erheblich. Video-Rohmaterial von Kameras, Drohnen und GoPros, virtuelle Maschinen, Datensicherungen, Programme sowie größere Medienarchive belegten immer mehr Platz.

Der Speicher wurde regelmäßig durch größere Festplatten erweitert. Irgendwann war jedoch der Punkt erreicht, an dem sich mehr Laufwerke im Rechner befanden, als das Gehäuse sinnvoll aufnehmen konnte.

Spätestens hier stellte sich die Frage nach einer zentralen Speicherlösung.

Ein NAS – Network Attached Storage – bot dafür mehrere Vorteile: Daten konnten zentral gespeichert, von verschiedenen Geräten im Netzwerk genutzt und gleichzeitig gegen den Ausfall einzelner Festplatten abgesichert werden.

HDD oder SSD?

Klassische Festplatten, sogenannte HDDs – Hard Disk Drives –, speichern Daten auf rotierenden Magnetscheiben. Schreib- und Leseköpfe bewegen sich dabei über die Plattenoberflächen.

SSDs – Solid State Drives – arbeiten dagegen ohne bewegliche Teile und speichern Daten auf Flash-Speicherchips. Sie bieten wesentlich höhere Schreib- und Leseraten, arbeiten lautlos und sind unempfindlicher gegenüber Erschütterungen.

Bei großen Datenmengen haben HDDs jedoch weiterhin einen entscheidenden Vorteil: den deutlich günstigeren Preis pro Terabyte. Gerade für NAS-Systeme, Archive und große Datensicherungen kommen sie deshalb nach wie vor häufig zum Einsatz.

Fertig-NAS oder Eigenbau?

Grundsätzlich lässt sich ein NAS auch selbst aufbauen. Ein individuell konfigurierter Server bietet dabei maximale Flexibilität, erfordert jedoch in der Regel mehr Zeit für Installation, Konfiguration und laufende Wartung.

Für den damaligen Einsatzzweck fiel die Entscheidung deshalb bewusst auf eine fertige NAS-Lösung.

Wichtige Anforderungen waren ein kompakter Aufbau, niedriger Stromverbrauch, einfache Administration und die Möglichkeit, mehrere Festplatten redundant zu betreiben.

Die Wahl fiel auf ein QNAP TS-453Be mit vier Laufwerksschächten.

Erste Erweiterungen

Das NAS wurde ab Werk mit lediglich 2 GB Arbeitsspeicher ausgeliefert. Für die geplante Nutzung war das relativ knapp bemessen, deshalb wurde der Arbeitsspeicher direkt auf 8 GB erweitert.

Für den Speicherverbund kamen insgesamt vier Festplatten zum Einsatz. Zwei zusätzliche Seagate-IronWolf-Festplatten mit jeweils 6 TB ergänzten die bereits vorhandenen Laufwerke.

Die vier Festplatten wurden anschließend als RAID 10 eingerichtet. Bei RAID 10 werden Spiegelung und Striping miteinander kombiniert. Dadurch erhöht sich sowohl die Ausfallsicherheit als auch die Performance. Im Gegenzug steht nur ungefähr die Hälfte der gesamten Rohkapazität als nutzbarer Speicher zur Verfügung.

RAID-LevelMindestanzahl FestplattenVorteilNachteil
RAID 02Hohe Geschwindigkeit, gesamte Kapazität nutzbarKeine Ausfallsicherheit – fällt eine Platte aus, sind alle Daten verloren
RAID 12Sehr einfache Spiegelung, gute AusfallsicherheitNur etwa 50 % der Gesamtkapazität nutzbar
RAID 53Gute Mischung aus Kapazität und AusfallsicherheitNur eine Festplatte darf ausfallen, Wiederaufbau kann lange dauern
RAID 64Zwei Festplatten dürfen gleichzeitig ausfallenWeniger nutzbare Kapazität und etwas geringere Schreibgeschwindigkeit
RAID 104Hohe Geschwindigkeit und gute AusfallsicherheitNur etwa 50 % der Gesamtkapazität nutzbar

Wichtig ist dabei eine grundsätzliche Unterscheidung: Ein RAID ersetzt kein Backup.
RAID schützt hauptsächlich vor dem Ausfall einzelner Festplatten. Werden Dateien versehentlich gelöscht, durch Schadsoftware verschlüsselt oder durch einen Fehler beschädigt, sind zusätzliche Datensicherungen erforderlich.

Wer genauer wissen möchte, wie RAID funktioniert, findet dazu sicher auch gute Beiträge auf YouTube.

Migration der vorhandenen Daten

Ein häufiges Missverständnis bei der Einrichtung eines NAS besteht darin, dass bereits gefüllte Festplatten einfach aus einem Rechner ausgebaut und anschließend in das NAS eingesetzt werden können.

In der Praxis funktioniert das in der Regel nicht. Laufwerke, die in einen neuen Speicherverbund aufgenommen werden, müssen zunächst initialisiert beziehungsweise formatiert werden. Bereits vorhandene Daten würden dabei verloren gehen.

Die Migration musste deshalb schrittweise erfolgen.

Zunächst wurden neue und leere Festplatten in das NAS eingebaut. Anschließend konnten die vorhandenen Daten über das Netzwerk auf den neuen Speicher übertragen werden.

Sobald dadurch eine Festplatte im bisherigen Rechner frei wurde, konnte diese ebenfalls in das NAS übernommen und dem neuen Speicherverbund hinzugefügt werden.

Auf diese Weise ließ sich der Datenbestand nach und nach vollständig auf das NAS übertragen. Dank eines schnellen lokalen Netzwerks war der Aufwand dabei geringer als zunächst erwartet.

Der Einstieg in die zentrale Datenspeicherung

Mit dem QNAP TS-453Be war damit erstmals eine zentrale Speicherlösung vorhanden, die nicht mehr an einen einzelnen Rechner gebunden war. Dokumente, Medien und Datensicherungen konnten zentral abgelegt und von mehreren Geräten im Netzwerk verwendet werden. Gleichzeitig sorgte der RAID-Verbund für zusätzliche Ausfallsicherheit. Das NAS entwickelte sich in den folgenden Jahren zunehmend vom reinen Netzwerkspeicher zu einer zentralen Plattform für weitere Dienste.

Was ein NAS grundsätzlich ist und welche Vorteile es bietet, wird im nächsten Beitrag genauer erklärt:

"Was ist ein NAS?"

der heimische Netzwerkschrank mit Switch und einigen Geräten

Neuer Netzwerkschrank

Die ganzen Netzwerkkabel (bei mir CAT7) an einer zentralen Stelle anzufahren ist bei einer Bestandsimmobilie nicht unbedingt einfach, da ich nicht unendlich viele Löcher vom Dach bis in den Keller aufmachen wollte entschied ich mich dafür im Obergeschoss und Erdgeschoss separate Switche in den Multimediafeldern der Schaltschränke unterzubringen. Leider reicht das nicht und somit habe ich einen Netzwerkschrank gekauft der neben den Zählerschrank im Keller kommt. Dazu kommt ein großer Switch, welcher alle Unterverteilerswitche verbindet.

Bei der Auswahl des Switches hatte ich so meine Probleme. Generell suche ich Switche welche Power over Ethernet (POE) können aus. Das Bedeutet, dass Geräte welche nicht viel Strom brauchen wie zum Beispiel WLAN-Accesspoints, Kameras und Türstationen mit dem Netzwerkkabel mit Strom versorgt werden können und keine extra Stromversorgung benötigt wird. Das erste was kam, vom Hersteller Zyxel mit 24 LAN-Ports und POE war unheimlich laut. Deshalb zurück und jetzt arbeitet eins von Netgear mit ebenfalls 24 Ports in meinem Schrank.

Ich habe den Netzwerkschrank bewusst etwas größer gewählt, weil ich alle Netzwerkrelevanten Geräte in diesem unterbringen wollte. Dazu gehören Fritz!Box, Unifi USG Netzwerkrouter, ein RasberryPi4 und ein QNAP NAS. Was die Geräte machen erkläre ich in separaten Beiträgen.

Umbau der Haus-Elektrik

Für unser Smarthome mit KNX musste an den elektrischen Leitungen einiges geändert werden. Also eigentlich die komplette Elektrik. An alle Schalter (bei KNX sind es genau genommen nur noch Taster) und Bewegungsmelder geht nun ein KNX-Buskabel und alle Leuchten, Steckdosen, Heizkörper, Rollläden brauchten ein separates Stromkabel zum Schaltschrank.

Wie genau das funktioniert kann man sich, denke ich, besser in YouTube-Videos erklären lassen habe dazu jedoch auch nochmal einen kleinen Folgebeitrag erstellt.

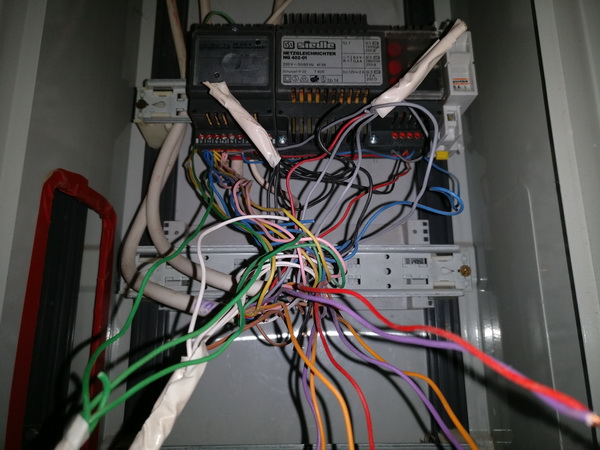

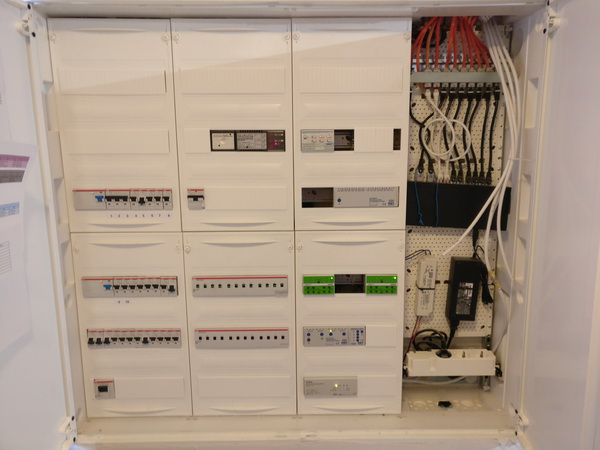

Nachdem wir jedenfalls angefangen haben im ganzen Haus neue Leitungen zu ziehen mussten auch noch neue Schaltschränke her. Der alte Schrank mit den Sicherungen und Stromzählern war viel zu klein und wanderte in den Keller wo auch der Hausanschluss ist und der neue Schrank bekam den Platz des alten neben der Eingangstür. Zusätzlich gibt es nun auch einen Unterverteiler fürs Obergeschoss der auf dem Dachboden seinen Platz gefunden hat und noch einen für die Garage und den Außenbereich.

Der Umbau der Elektrik wird sich noch einige Zeit hinziehen, noch immer (Stand 2021) sind nicht alle elektrischen Leitungen erneuert, es fehlen zum Beispiel noch Bäder, Außenbereich und die Garage.

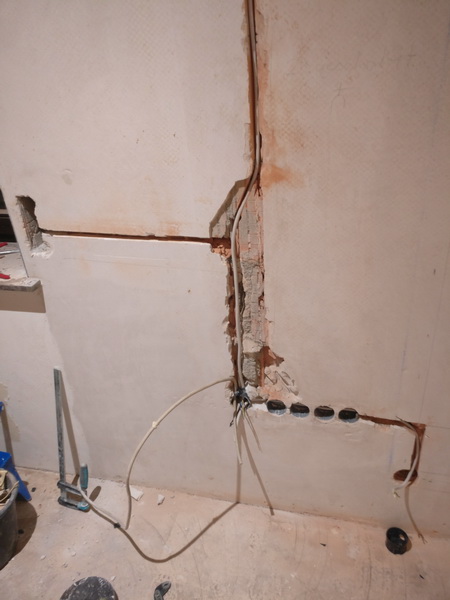

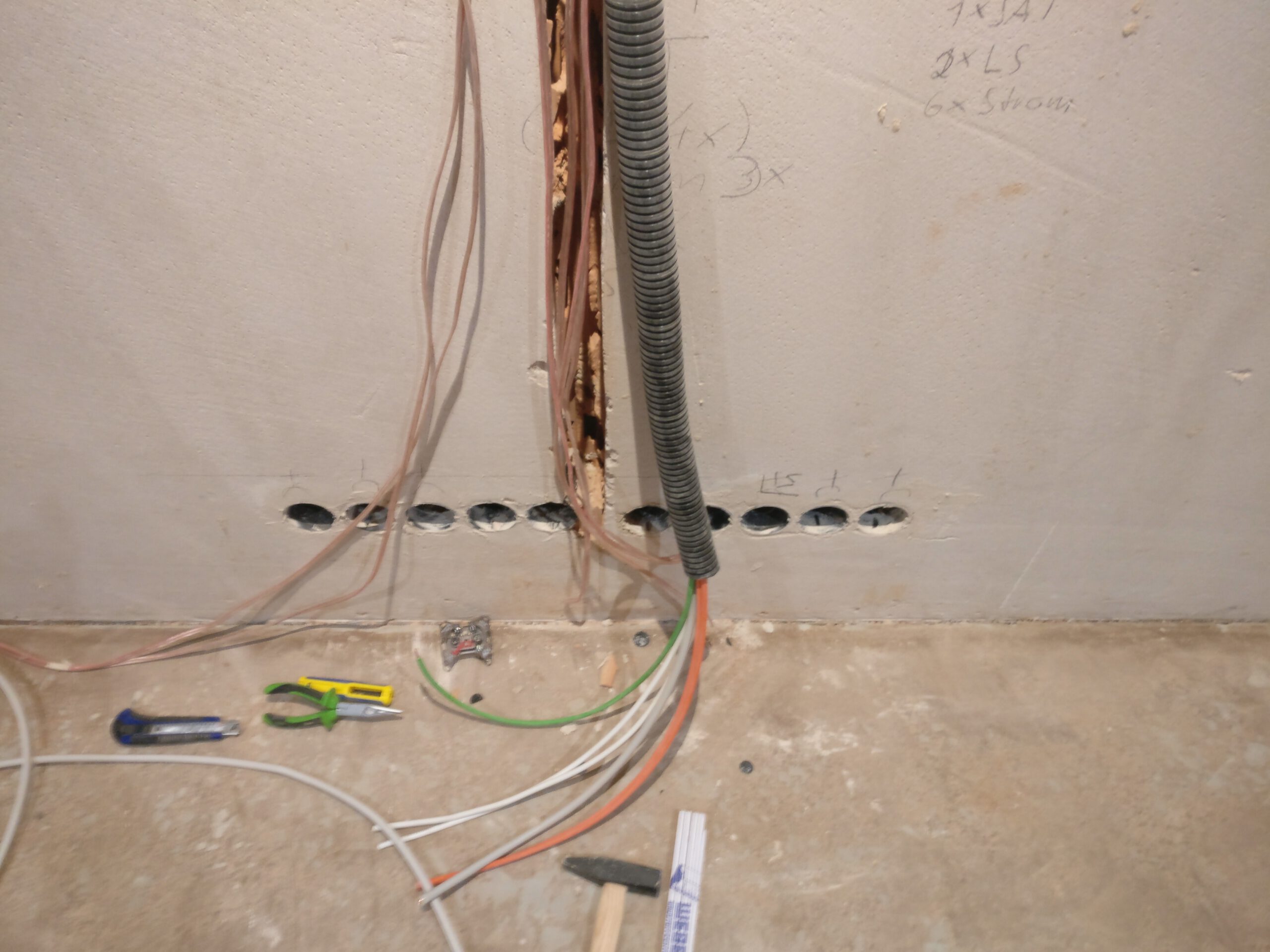

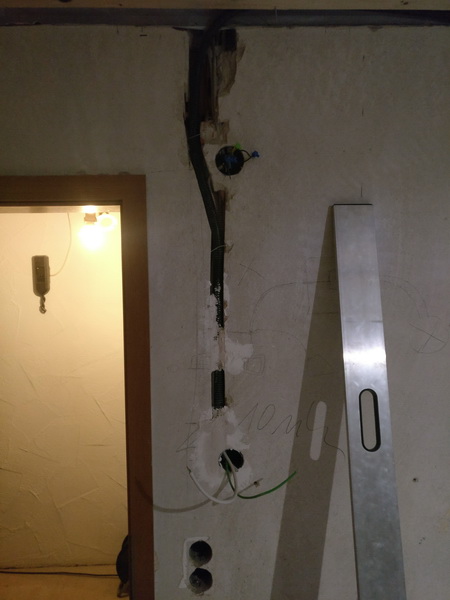

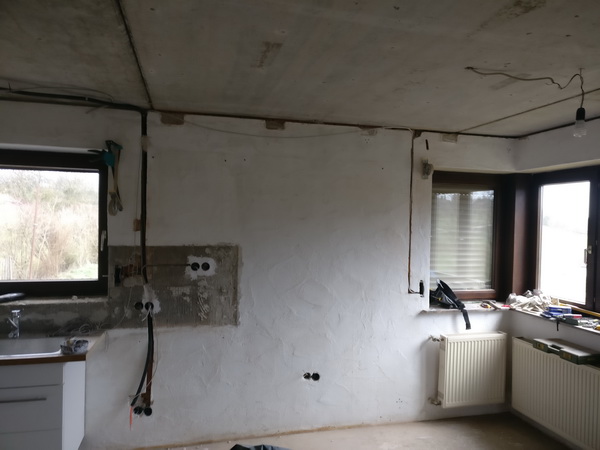

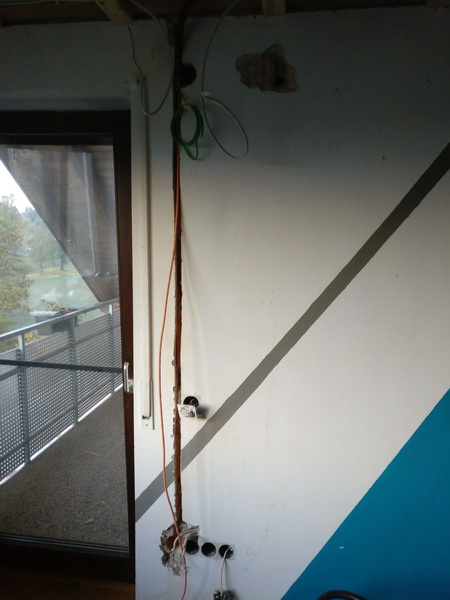

Hier noch einige Impressionen
